Гидротурбины Каплана

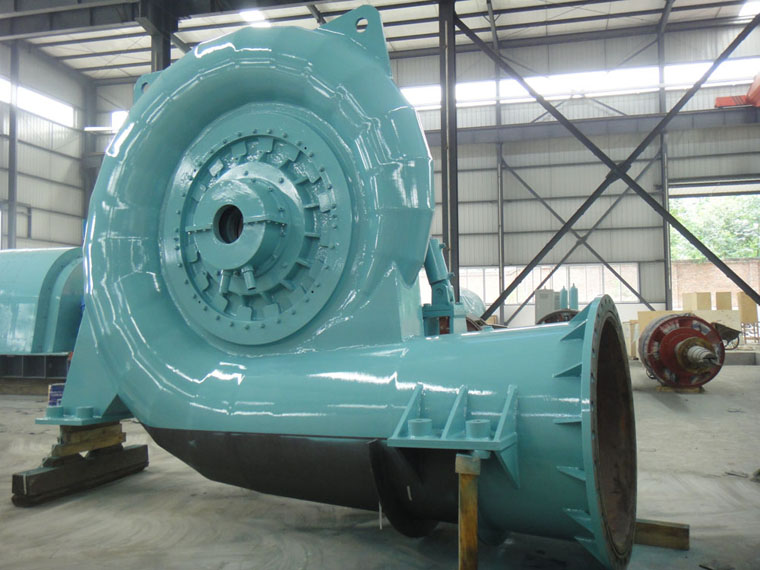

Гидротурбина Каплана - низконапорная турбина с регулируемыми лопастями

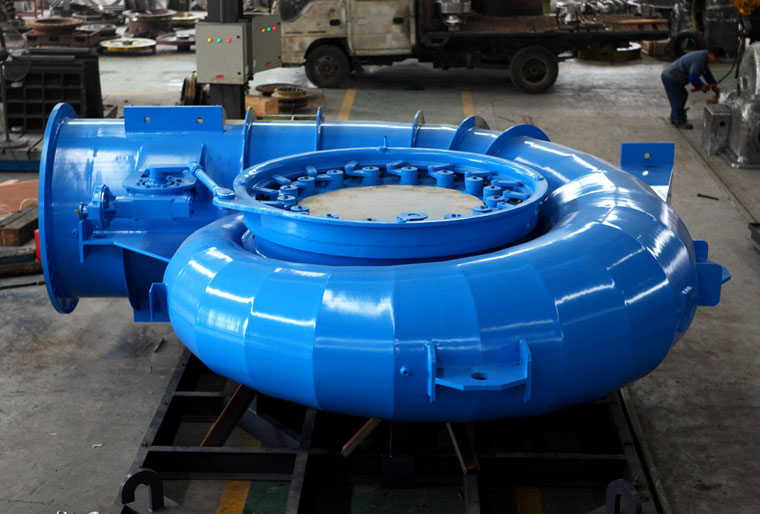

Рабочее колесо турбины Каплана с регулируемыми лопастями

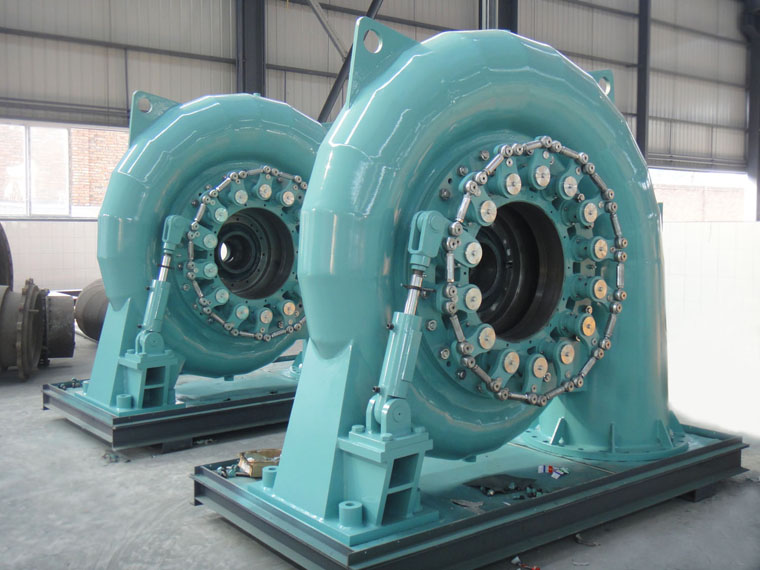

Установка турбины Каплана на гидроэлектростанции
Гидротурбина Каплана — это один из самых современных и широко используемых типов гидротурбин, особенно эффективный для низконапорных и высоко расходных гидроэлектростанций. Её конструкция и принцип работы имеют ряд уникальных особенностей, которые выгодно отличают её от других типов турбин (Фрэнсис, Пелтон, Пропеллерные и др.).
1. Определение и стандартизация
- Согласно ГОСТ 23956-80, Гидротурбина Каплана — это осевая гидравлическая турбина с поворотными лопастями рабочего колеса
- Иностранные эквиваленты: Kaplan hydraulic turbine (англ.), Kaplanturbine (нем.), Turbine Kaplan (фр.)
2. Регулируемые лопасти рабочего колеса (главная отличительная особенность)
Ключевая и уникальная конструктивная особенность турбины Каплана — это наличие регулируемых (поворотных) лопастей рабочего колеса (пропеллера).
- Каждая лопасть может поворачиваться вокруг своей оси во время работы турбины. Это позволяет изменять угол атаки лопастей в зависимости от текущего расхода воды и нагрузки на генератор.
- Система регулирования обычно реализована с помощью гидравлического сервомотора, расположенного внутри полого ступицы (втулки) рабочего колеса. Управление осуществляется автоматически, в реальном времени, на основе данных о расходе воды и потребляемой мощности.
- Регулируемые лопасти обеспечивают поддержание высокого КПД (часто выше 90%) в широком диапазоне расходов и напоров, что особенно важно для рек с переменным уровнем воды и для станций с переменной нагрузкой.
3. Аксиальный поток воды
- Вода в турбине Каплана движется параллельно оси вращения (аксиально), входя и выходя из рабочего колеса в одном направлении. Рабочее колесо по форме напоминает корабельный винт (пропеллер).
- Такая схема обеспечивает минимальные гидравлические потери и высокую эффективность при больших расходах воды и малых напорах (обычно 2–30 метров).
4. Регулируемые направляющие аппараты (Wicket Gates)
- Помимо регулируемых лопастей, турбина Каплана оснащена регулируемыми направляющими лопатками (аппаратом направляющих лопаток), которые управляют объёмом и направлением потока воды, поступающего на рабочее колесо.
- Координированное управление направляющими лопатками и лопастями рабочего колеса позволяет максимально эффективно использовать энергию воды при любых изменениях условий.
5. Применение и оптимальные условия работы
- Турбина Каплана оптимальна для низконапорных (2–30 м) и высоко расходных гидроузлов — крупных рек, приливных электростанций, оросительных и противопаводковых сооружений.
- Благодаря регулируемым лопастям, турбина Каплана может эффективно работать даже при значительных колебаниях уровня воды и расхода, что делает её незаменимой для современных ГЭС с переменным режимом работы.
6. Сравнение с другими типами турбин
| Характеристика | Каплан | Фрэнсис | Пелтон | Прямоточные |
|---|---|---|---|---|
| Тип потока | Аксиальный | Радиально-аксиальный | Тангенциальный (импульсный) | Аксиальный (прямоточный) |
| Диапазон напоров | Низкий (2–30 м) | Средний (10–300 м) | Высокий (>300 м) | Низкий (2–30 м) |
| Регулируемые лопасти | Да (рабочее колесо и направляющие) | Только направляющие | Нет | Частично (зависит от модели) |
| Основная особенность | Регулируемые лопасти пропеллера | Универсальность, смешанный поток | Импульсная работа | Прямоточная схема, компактность |
7. Историческая справка и инновации
- Турбина Каплана была изобретена в 1913 году австрийским инженером Виктором Капланом. Её появление позволило эффективно использовать энергию рек с малым напором, что было невозможно для турбин Фрэнсиса и Пелтона.
- Современные турбины Каплана оснащаются цифровыми системами управления, что позволяет автоматически и точно регулировать положение лопастей и направляющих аппаратов для максимальной эффективности.
Краткое резюме
- Главная отличительная особенность гидротурбины Каплана — это наличие регулируемых (поворотных) лопастей рабочего колеса, которые позволяют поддерживать высокий КПД в широком диапазоне расходов и напоров.
- В сочетании с регулируемыми направляющими лопатками и аксиальным потоком воды, это делает турбину Каплана идеальным выбором для низконапорных и высоко расходных гидроэлектростанций.
- Особенно эффективна в условиях переменного водного режима благодаря возможности точной регулировки параметров работы.
