Микрогидравлическая турбина 1500 об/мин с напором 14-18 м и мощностью 0,75 кВт
Детальный обзор микрогидравлической турбины коробчатого типа XJ18-0.75DCT4-Z-1: технические характеристики, области применения, установка и экономическая эффективность.

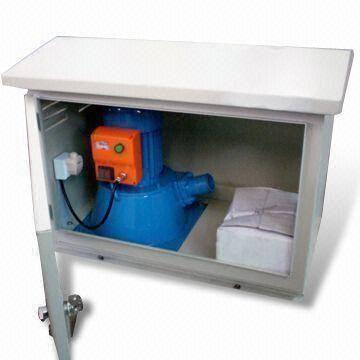

Микрогидравлическая турбина коробчатого типа 1500 об/мин с напором 14-18 м и мощностью 0,75 кВт
Микрогидравлическая турбина коробчатого типа модели XJ18-0.75DCT4-Z-1 представляет собой современное решение для малой гидроэнергетики, специально разработанное для работы в условиях среднего напора воды. Эта турбина сочетает в себе надежность, эффективность и долговечность, что делает её идеальным выбором для автономного энергоснабжения.
⚡ Основные технические характеристики
Модель: XJ18-0.75DCT4-Z-1
Мощность: 0,75 кВт (750 Вт)
Расчетный напор: 14-18 метров
Расчетный расход: 5-8 л/с
Частота вращения: 1500 об/мин
Срок службы: 30-50 лет
Сертификация: CE
Экологичность: 100% возобновляемая энергия
Описание конструкции
Турбина коробчатого типа XJ18-0.75DCT4-Z-1 представляет собой компактное и эффективное гидроэнергетическое устройство, разработанное для работы в условиях среднего напора. Коробчатая конструкция обеспечивает защиту внутренних компонентов от внешних воздействий и упрощает монтаж и обслуживание системы.
Ключевые особенности конструкции:
- Компактный корпус: Коробчатая конструкция обеспечивает компактность и защиту механизмов
- Оптимизированное рабочее колесо: Разработано для максимальной эффективности при заданных параметрах
- Прочный материал: Изготовлен из коррозионностойких материалов
- Легкое обслуживание: Доступ к основным узлам для технического обслуживания
🎯 Преимущества коробчатой конструкции
Защита от внешних воздействий: Закрытая конструкция защищает механизмы от пыли, влаги и мусора
Снижение шума: Корпус значительно снижает уровень шума при работе
Безопасность: Закрытые вращающиеся части исключают риск травмирования
Универсальность установки: Возможность размещения в различных условиях
Технические параметры и характеристики
Гидравлические параметры
📊 Рабочие характеристики
| Параметр | Минимум | Номинал | Максимум | Единица |
|---|---|---|---|---|
| Напор | 12 | 14-18 | 20 | метры |
| Расход | 3 | 5-8 | 10 | л/с |
| Мощность | 300 | 750 | 1000 | Вт |
| КПД | 75 | 85 | 90 | % |
Механические характеристики
- Частота вращения: 1500 об/мин (синхронная с сетью 50 Гц)
- Тип подшипников: Шариковые подшипники с длительным сроком службы
- Материал рабочего колеса: Нержавеющая сталь или бронза
- Материал корпуса: Чугун или стальное литье с антикоррозионным покрытием
- Система уплотнения: Надежные сальники, предотвращающие утечки
Области применения
Микрогидравлическая турбина XJ18-0.75DCT4-Z-1 идеально подходит для различных применений в малой гидроэнергетике:
🏠 Типичные применения
Жилые объекты:
- Автономные дома в горной местности
- Дачные поселки с естественными водотоками
- Фермерские хозяйства
- Туристические базы и кемпинги
Специальные применения:
- Метеорологические станции
- Телекоммуникационные вышки
- Системы водоснабжения
- Аварийное энергоснабжение
Энергетический потенциал
При мощности 750 Вт турбина способна обеспечить:
- Суточная выработка: 18 кВт·ч (при непрерывной работе)
- Месячная выработка: 540 кВт·ч
- Годовая выработка: 6570 кВт·ч (с учетом технического обслуживания)
💡 Примеры энергопотребления
Освещение дома: LED-лампы (5 Вт × 10 шт.) = 50 Вт
Холодильник: Энергоэффективный (100-150 Вт)
Телевизор и электроника: 100-200 Вт
Водяной насос: 200-300 Вт (периодически)
Итого: 450-700 Вт (в пределах возможностей турбины)
Преимущества и особенности
Экологические преимущества
- Нулевые выбросы: Полностью экологически чистая энергия
- Минимальное воздействие: Не требует создания больших водохранилищ
- Сохранение водных ресурсов: Вода возвращается в русло без изменений
- Бесшумная работа: Низкий уровень шума благодаря коробчатой конструкции
Экономические преимущества
- Длительный срок службы: 30-50 лет эксплуатации
- Низкие эксплуатационные расходы: Минимальные затраты на обслуживание
- Независимость от топлива: Отсутствие расходов на топливо
- Стабильная выработка: Круглосуточная генерация при наличии водотока
Установка и монтаж
Требования к участку
Для эффективной работы турбины XJ18-0.75DCT4-Z-1 необходимо соблюдение следующих условий:
📋 Требования к гидроресурсу
Гидравлические параметры:
- Напор воды: 14-18 метров (оптимально)
- Расход воды: 5-8 л/с (постоянно)
- Качество воды: чистая, без крупных включений
Условия установки:
- Стабильное основание или фундамент
- Защита от затопления
- Доступ для обслуживания
- Возможность подключения к потребителям
Этапы установки
- Подготовка участка: Оценка гидроресурса и подготовка места установки
- Монтаж водозабора: Установка системы подачи воды к турбине
- Установка турбины: Монтаж турбинного агрегата на подготовленное основание
- Подключение генератора: Соединение с электрогенератором и системой управления
- Электрические соединения: Подключение к потребителям и системе автоматики
- Пуско-наладочные работы: Тестирование и настройка системы
Техническое обслуживание
Плановое обслуживание
🔧 График технического обслуживания
Еженедельно:
- Визуальный осмотр турбины и трубопроводов
- Проверка отсутствия утечек
- Контроль показаний приборов
Ежемесячно:
- Очистка водозаборных решеток
- Проверка креплений и соединений
- Контроль уровня вибрации
Ежегодно:
- Замена смазочных материалов
- Проверка состояния подшипников
- Калибровка измерительных приборов
- Полный осмотр рабочего колеса
Диагностика неисправностей
Основные признаки неисправностей и методы их устранения:
- Снижение мощности: Проверить засорение водозабора, износ рабочего колеса
- Повышенная вибрация: Проверить балансировку, состояние подшипников
- Утечки воды: Проверить состояние уплотнений, затяжку соединений
- Посторонние шумы: Проверить смазку, наличие посторонних предметов
Экономическая эффективность
Стоимость системы
💰 Ориентировочные затраты (Россия)
Турбина XJ18-0.75DCT4-Z-1: 180,000 - 280,000 ₽
Генератор 750 Вт: 50,000 - 100,000 ₽
Система управления: 30,000 - 60,000 ₽
Электрооборудование: 25,000 - 50,000 ₽
Монтажные работы: 80,000 - 150,000 ₽
Проектирование: 40,000 - 80,000 ₽
Разрешительная документация: 20,000 - 50,000 ₽
Общая стоимость: 425,000 - 770,000 ₽
Окупаемость инвестиций
Расчет окупаемости для турбины мощностью 750 Вт:
- Годовая выработка: 6570 кВт·ч
- Средний тариф на электроэнергию: 5 ₽/кВт·ч
- Годовая экономия: 32,850 ₽
- Срок окупаемости: 13-23 года (в зависимости от стоимости системы)
При росте тарифов на электроэнергию срок окупаемости сокращается, а экономический эффект увеличивается.
Сравнение с альтернативами
⚖️ Сравнение источников энергии
| Источник энергии | Мощность | Стоимость установки | Эксплуатационные расходы | Срок службы |
|---|---|---|---|---|
| Микро-ГЭС (XJ18) | 750 Вт | 425-770 тыс. ₽ | Низкие | 30-50 лет |
| Солнечные панели | 750 Вт | 150-300 тыс. ₽ | Низкие | 20-25 лет |
| Ветрогенератор | 750 Вт | 200-400 тыс. ₽ | Средние | 15-20 лет |
| Дизель-генератор | 750 Вт | 50-100 тыс. ₽ | Высокие | 5-10 лет |
Сертификация и стандарты
Турбина XJ18-0.75DCT4-Z-1 соответствует международным стандартам качества и безопасности:
- CE (Conformité Européenne): Соответствие европейским стандартам безопасности
- ISO 9001: Система менеджмента качества
- IEC 61400: Стандарты для ветроэнергетических установок (применимые разделы)
- ГОСТ Р: Российские стандарты на электрооборудование
📜 Документация для России
- Декларация соответствия ТР ТС: Техническому регламенту Таможенного союза
- Сертификат ГОСТ Р: На электротехническое оборудование
- Паспорт изделия: С техническими характеристиками на русском языке
- Руководство по эксплуатации: Подробная инструкция по монтажу и обслуживанию
- Гарантийные обязательства: Гарантия производителя на 2-5 лет
Заключение
Микрогидравлическая турбина коробчатого типа XJ18-0.75DCT4-Z-1 представляет собой надежное и эффективное решение для малой гидроэнергетики. Благодаря оптимальному сочетанию технических характеристик, долговечности и экономической эффективности, эта турбина является отличным выбором для автономного энергоснабжения объектов, расположенных вблизи водотоков со средним напором.
Ключевые преимущества турбины включают:
- Высокую надежность и долговечность (30-50 лет)
- Оптимальные параметры для среднего напора (14-18 м)
- Компактную коробчатую конструкцию
- Низкие эксплуатационные расходы
- Экологическую безопасность
- Международную сертификацию
При правильном проектировании, установке и обслуживании турбина XJ18-0.75DCT4-Z-1 способна обеспечить стабильное и экономически выгодное энергоснабжение на десятилетия вперед, внося свой вклад в развитие возобновляемой энергетики и энергетическую независимость.
