Кейсы: Турбина Френсиса 2×125 кВт

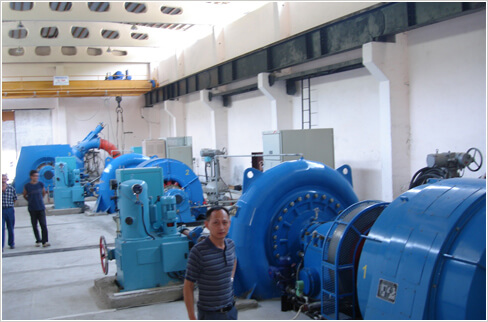

Турбина Френсиса является наиболее подходящим решением для гидроэлектростанций со средним или высоким напором. Эта турбина отличается компактной конструкцией, рациональным дизайном, удобством в эксплуатации и обслуживании, а также превосходной эффективностью. Турбины Френсиса выпускаются как в вертикальном, так и в горизонтальном исполнении и могут широко применяться на гидроэлектростанциях.
⚡ Технические характеристики турбин Френсиса
Диапазон напоров: 10-480 м
Мощность: 100 кВт - 80 МВт
Диаметр рабочего колеса: 0,35-4,0 м
Пиковая эффективность: До 95%
Расположение вала: Вертикальное/горизонтальное
Тип регулирования: Направляющий аппарат
Управление: Электрическое/гидравлическое
Применение: Средний напор
Преимущества турбин Френсиса производства GANFA
Многолетний опыт компании GANFA и применение передовых технологий, заимствованных как из отечественных, так и зарубежных источников, позволили вывести уровень проектирования и производства турбин Френсиса на новые высоты.
🔧 Ключевые преимущества
- Превосходная пиковая эффективность - до 95% КПД
- Высокая эффективность при частичной нагрузке - до 50% от номинального расхода
- Широкий диапазон удельных скоростей для оптимизации под синхронную скорость
- Компактная конструкция и низкие требования к обслуживанию
- Варианты исполнения с 2 или 4 подшипниками
- Подшипники рассчитаны на более чем 100,000 часов работы
- Управление направляющими лопатками - электрическое или гидравлическое
Коммерческое предложение: 2×125 кВт ГЭС
Рассмотрим детальное коммерческое предложение для гидроэлектростанции с двумя турбинами Френсиса по 125 кВт каждая. Проект рассчитан на напор 45 метров с установленной мощностью 2×125 кВт.
📋 Параметры проекта
Напор: 45 м
Расход: Согласно гидрологическим данным
Установленная мощность: 2×125 кВт = 250 кВт
Конфигурация: Два агрегата
Тип турбины: Френсис HL110-WJ-42
Генератор: SFW125-6/590
Напряжение: 0,4 кВ, 50 Гц
Система управления: PLC гидравлическая
Детальная спецификация оборудования
💰 Коммерческое предложение оборудования
| № | Наименование | Спецификация | Кол-во | Цена за ед., USD | Общая стоимость, USD | Примечания |
|---|---|---|---|---|---|---|
| 1 | Гидротурбина | HL110-WJ-42 | 2 | 19,400 | 38,800 | Тип Френсис |
| 2 | Генератор | SFW125-6/590 | 2 | 11,400 | 22,800 | 125 кВт, 0,4 кВ, 50 Гц |
| 3 | Автоматический регулятор напряжения AVR | AVR | 2 | 10,000 | 20,000 | - |
| 4 | Панель управления и защиты | - | 2 | 10,000 | 20,000 | - |
| 5 | Вводная панель 0,4 кВ | от генератора | 2 | 10,000 | 20,000 | - |
| 6 | Силовые и контрольные кабели | с комплектующими | 2 | 19,500 | 39,000 | - |
| 7 | Оборудование 10 кВ (наружное) | - | 1 | 25,700 | 25,700 | - |
| 8 | Регулятор скорости | YWT-300 | 2 | 13,000 | 26,000 | PLC гидравлический |
| 9 | Затворный клапан | D743H-10/DN400 | 2 | 9,500 | 19,000 | Жидкостное управление |
| 10 | Главный трансформатор | S9-315KVA/10KV/0.4KV | 1 | 9,750 | 9,750 | - |
| 11 | Инструменты и запчасти | - | 2 | 10,000 | 20,000 | - |
| 12 | Упаковка и транспортировка | - | 2 | 15,000 | 30,000 | Порт Шэньчжэнь |
| 13 | Руководство по установке и испытания | - | 2 | 15,000 | 30,000 | - |
| ОБЩАЯ СТОИМОСТЬ: | 321,050 USD | - | ||||
Доступные документы: Вы можете скачать подробное Кейсы турбины Френсиса 2×125 кВт (PDF) для более детального изучения технических характеристик и проектных решений.
Требования к техническим данным для расчета
Для подготовки точного коммерческого предложения и технического решения необходимо предоставить следующие данные о водном объекте:
📊 Необходимые исходные данные
1. Характеристики напора:
- Максимальный напор: [м]
- Минимальный напор: [м]
- Расчетный напор: [м]
2. Гидрологические данные:
- Расчетный расход: [м³/с]
- Удельный расход: [м³/с на единицу]
3. Энергетические параметры:
- Мощность единицы: [кВт]
- Количество агрегатов: [шт]
4. Условия эксплуатации:
- Высота над уровнем моря: [м]
- Напряжение сети: [кВ]
- Частота генератора: 50 Гц или 60 Гц
Технические спецификации других моделей турбин Френсиса
Помимо представленной модели 2×125 кВт, компания производит широкую линейку турбин Френсиса для различных условий эксплуатации. Ниже представлены основные серии и их характеристики:
Серия HL110 (Горизонтальные турбины)
🔧 Характеристики серии HL110
| Модель | Напор (м) | Расход (м³/с) | Скорость (об/мин) | Мощность (кВт) | КПД (%) |
|---|---|---|---|---|---|
| HL110-WJ-42 | 45 | 0.8 | 750 | 315 | 85 |
| HL110-WJ-60A | 75 | 1.1 | 1000 | 688 | 85 |
| HL110-LJ-100 | 92 | 3.35 | 600 | 2751 | 91 |
| HL110-LJ-120 | 89 | 4.91 | 500 | 4342 | 92 |
Серия HL160 (Средние турбины)
⚙️ Характеристики серии HL160
| Модель | Напор (м) | Расход (м³/с) | Скорость (об/мин) | Мощность (кВт) | КПД (%) |
|---|---|---|---|---|---|
| HL160-WJ-50 | 41 | 1.05 | 1000 | 359 | 85 |
| HL160-LJ-100 | 62.5 | 4.72 | 500 | 2632 | 91 |
| HL160-LJ-160 | 82.5 | 13.96 | 375 | 10331 | 91.5 |
| HL160-LJ-200 | 71 | 20.22 | 300 | 12913 | 91.7 |
Области применения турбин Френсиса
Турбины Френсиса благодаря своей универсальности находят широкое применение в различных типах гидроэлектростанций:
🏭 Сферы применения
По типу ГЭС:
- Русловые ГЭС - с небольшими плотинами и деривационными каналами
- Приплотинные ГЭС - со средними и высокими плотинами
- Деривационные ГЭС - с длинными водоводами
- Гидроаккумулирующие станции - с обратимыми агрегатами
По мощности:
- Микро-ГЭС: 100 кВт - 1 МВт
- Малые ГЭС: 1-30 МВт
- Средние ГЭС: 30-80 МВт
По условиям эксплуатации:
- Равнинные реки - низкий и средний напор
- Горные реки - средний и высокий напор
- Каскады ГЭС - оптимизация по напорам
Экономическая эффективность проекта 2×125 кВт
Оценим экономическую привлекательность проекта на основе представленного коммерческого предложения:
💰 Экономический анализ проекта
Капитальные затраты:
Стоимость оборудования: 321,050 USD (≈24 млн ₽)
Строительно-монтажные работы: ≈30% от оборудования
Проектирование: ≈15% от оборудования
Общие затраты: ≈35 млн ₽
Экономические показатели:
Установленная мощность: 250 кВт
Годовая выработка: ≈1,500 МВт·ч
Доходы (по зеленому тарифу): ≈12 млн ₽/год
Срок окупаемости: 3-5 лет
Факторы экономической эффективности
- Гарантированный зеленый тариф - повышенная стоимость электроэнергии от ВИЭ
- Высокий КИУМ - коэффициент использования 70-85%
- Длительный срок службы - 50-80 лет при правильной эксплуатации
- Низкие эксплуатационные затраты - 2-3% от капитальных затрат в год
- Государственная поддержка - льготы и субсидии для проектов ВИЭ
Техническое обслуживание турбин Френсиса
Система профилактического обслуживания
🛠️ График технического обслуживания
Ежедневное обслуживание:
- Контроль параметров работы (мощность, напряжение, частота)
- Проверка вибрации и шума агрегата
- Контроль температуры подшипников
- Визуальный осмотр оборудования
Еженедельное обслуживание:
- Очистка водозаборных решеток
- Проверка уровня масла в подшипниках
- Контроль работы регулятора скорости
- Проверка системы охлаждения
Месячное обслуживание:
- Измерение вибрации спектральным анализатором
- Проверка электрических соединений
- Контроль изоляции обмоток генератора
- Калибровка измерительных приборов
Годовое обслуживание:
- Ревизия направляющих лопаток
- Дефектоскопия рабочего колеса
- Замена масла в подшипниках
- Профилактика системы управления
Преимущества выбора турбин Френсиса GANFA
🏆 Конкурентные преимущества
- Многолетний опыт производства - более 30 лет на рынке
- Собственные исследования и разработки - современные технологии
- Контроль качества на всех этапах - от проектирования до монтажа
- Комплексные решения - полная поставка оборудования
- Техническая поддержка - обучение персонала и сервисное обслуживание
- Гарантийные обязательства - расширенная гарантия на оборудование
- Конкурентные цены - оптимальное соотношение цена/качество
- Сертификация - международные стандарты качества
Заключение
Турбины Френсиса серии GANFA представляют собой надежное и экономически эффективное решение для гидроэлектростанций среднего напора. Представленный проект 2×125 кВт демонстрирует оптимальное сочетание технических характеристик и экономической привлекательности.
Ключевые преимущества данного решения:
- Высокая эффективность - КПД до 95% в широком диапазоне нагрузок
- Надежность конструкции - подшипники рассчитаны на 100,000+ часов работы
- Компактность - минимальные требования к площадке
- Автоматизация - современные системы управления PLC
- Экономическая эффективность - быстрая окупаемость проекта
- Экологичность - чистый источник возобновляемой энергии
Для реализации проекта рекомендуется:
- Провести детальные гидрологические изыскания
- Подготовить технико-экономическое обоснование
- Получить необходимые разрешения и лицензии
- Заключить договор на поставку оборудования
- Обеспечить квалифицированный монтаж и пуско-наладку
- Организовать обучение эксплуатационного персонала
Турбины Френсиса GANFA - это проверенное временем решение для развития малой гидроэнергетики, которое обеспечивает стабильное производство чистой электроэнергии и привлекательную доходность инвестиций на долгосрочную перспективу.
